Budowa instalacji fotowoltaicznej: Przewodnik krok po kroku do własnego prądu

Przejście na własne źródło energii to jedna z najlepszych inwestycji w domowy budżet. Chociaż na pierwszy rzut oka cały proces może wydawać się skomplikowany, fizyczna budowa instalacji fotowoltaicznej trwa zazwyczaj tylko od 1 do 4 dni. W tym poradniku przeprowadzimy Cię przez każdy etap w sposób chronologiczny i maksymalnie praktyczny. Dowiesz się, jak poprawnie zamontować kompletny system składający się z paneli, inwertera oraz osprzętu pomocniczego, by cieszyć się darmowym prądem przez kolejne dekady.

Etap przygotowawczy: Co musisz zrobić przed rozpoczęciem montażu?

Zanim ekipa montażowa rozłoży drabiny, musimy odrobić małe zadanie domowe. Spokojnie, to nic trudnego! Pierwszym krokiem jest dokładne przejrzenie rachunków za prąd z ostatnich dwunastu miesięcy. Chyba każdy wolałby uniknąć przepłacania za zbyt dużą instalację lub, z drugiej strony, ciągłego dokupywania energii z sieci. Dla standardowego domu jednorodzinnego, który zużywa rocznie około 5000 kWh, optymalna moc instalacji wynosi zazwyczaj od 5 do 6 kWp. Taki zapas bez problemu pokryje bieżące potrzeby domowników.

Kolejna sprawa to sam dach. Mamy wrażenie, że niektórzy zapominają, jak wielką rolę odgrywa tu geometria. Aby wycisnąć ze słońca jak najwięcej energii, idealny kąt nachylenia połaci powinien wynosić od 30 do 45 stopni, najlepiej z orientacją bezpośrednio na południe. Zanim jednak podpiszesz jakąkolwiek umowę, koniecznie sprawdź wiarygodność firmy instalatorskiej. Oficjalne rejestry, takie jak baza certyfikowanych instalatorów Urzędu Regulacji Energetyki (URE) czy Portal Gov.pl, to najlepsi sprzymierzeńcy bezpiecznej inwestycji. Serio, chwila klikania może oszczędzić mnóstwo stresu.

Lista kontrolna przedmontażowa

• Analiza zużycia prądu – zbierz rachunki z całego ostatniego roku.
• Ocena stanu dachu – upewnij się, że poszycie nie wymaga naprawy (panele spędzą tam ponad 25 lat!).
• Weryfikacja instalatora – sprawdź uprawnienia firmy w rejestrach URE lub Gov.pl.

⚠️ Warning: Uwaga na podejrzanie tanie oferty! Wybór niesprawdzonych, niecertyfikowanych ekip montażowych to ogromne ryzyko. Wadliwie wykonana instalacja może prowadzić do awarii elektrycznych, utraty gwarancji na sprzęt, a w skrajnych przypadkach nawet do pożaru dachu. Zawsze żądaj od instalatora ważnego certyfikatu URE.

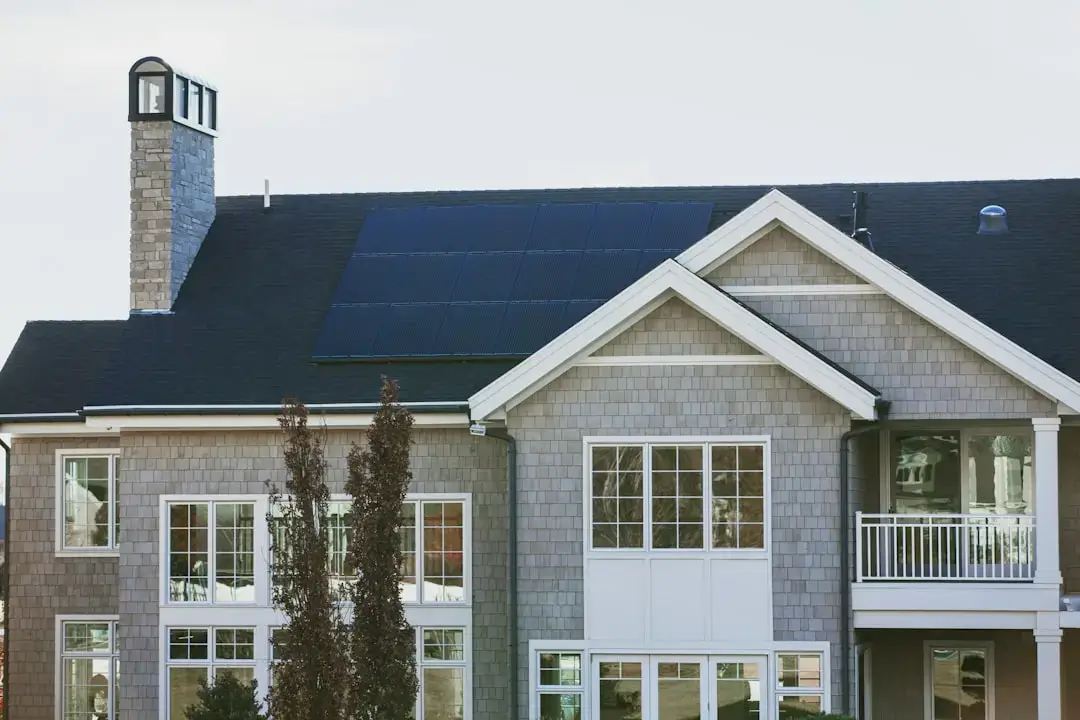

Wybór lokalizacji: Dach czy grunt?

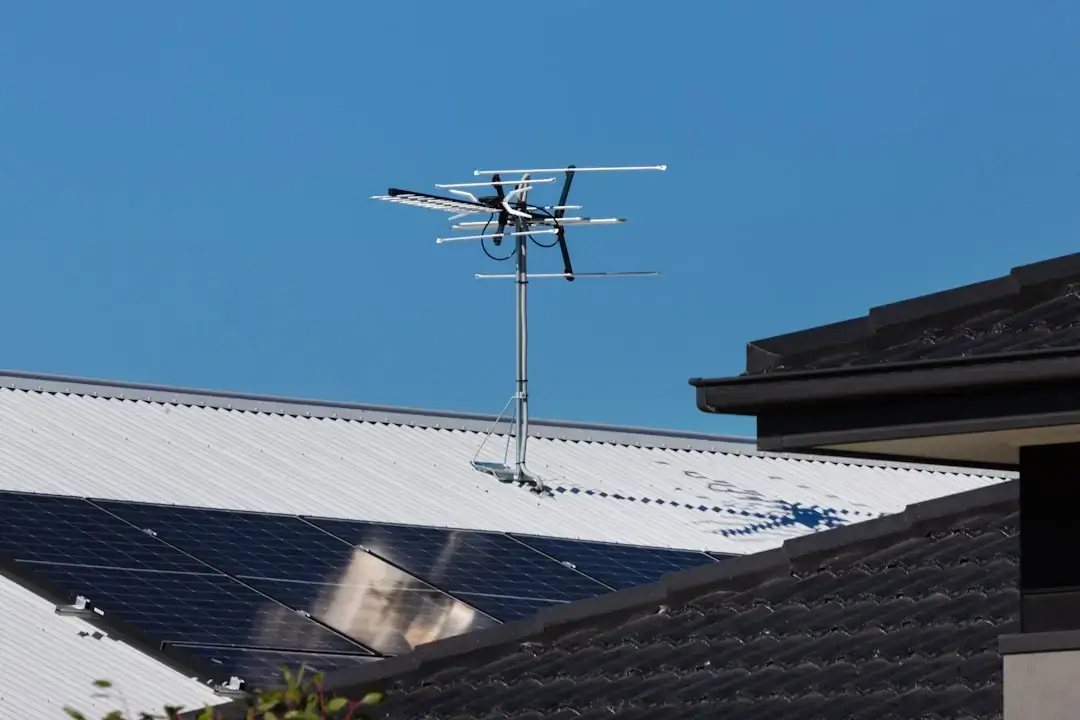

Gdzie ostatecznie powinny wylądować panele? Najczęstszym wyborem jest dach budynku. To naturalne – nie zabieramy sobie przestrzeni w ogrodzie, a cała konstrukcja montażowa wychodzi znacznie taniej. Trzeba jednak bardzo uważnie przyjrzeć się otoczeniu. Drzewa, kominy, a nawet anteny mogą rzucać cień, który drastycznie (nawet o połowę w skrajnych zimowych miesiącach!) obniża wydajność całego systemu. Jeśli nasz dach ma idealną wystawę południową i właściwy kąt nachylenia, to strzał w dziesiątkę.

Co jednak zrobić, gdy dach jest mocno skomplikowany, zacieniony lub po prostu zbyt mały? Rozwiązaniem staje się montaż na gruncie. Taka opcja daje nam pełną swobodę w ustawieniu optymalnego kąta 35 stopni idealnie w stronę słońca. Trzeba się jednak przygotować na pewne kompromisy. Taki system zajmuje sporo miejsca (około 25–35 m² dla instalacji o mocy 5 kWp) i wymaga wykonania solidnych prac ziemnych. Jak pokazuje przygotowana przez ekspertów analiza portalu Alter Energia dotycząca doboru dachu pod fotowoltaikę, budowa stelaży gruntowych winduje koszty konstrukcji o około 15–25% w górę w stosunku do montażu dachowego. Wybór zależy więc od tego, czy wolimy zaoszczędzić miejsce, czy uzyskać absolutną niezależność od kaprysów geometrii dachu.

Budowa instalacji fotowoltaicznej krok po kroku: Przebieg montażu

Zastanawiacie się, jak Wasz własny dach zmienia się w ekologiczną i darmową elektrownię? Cały ten proces to tak naprawdę kilka sprawnie następujących po sobie etapów, które doświadczonej ekipie zajmują zazwyczaj nie więcej niż dwa dni. Mamy wrażenie, że dla wielu z Was może to brzmieć niezwykle enigmatycznie. Zupełnie niepotrzebnie! Z odpowiednim przygotowaniem wszystko idzie gładko i bezproblemowo, o ile trzymamy się sprawdzonego planu działania.

Swoją drogą, zanim na dachu zalegną piękne, ciemne moduły, musi powstać solidna baza. Oto jak wygląda cała procedura krok po kroku:

1. Krok 1: Projekt i optymalny rozkład modułów. Całą zabawę zaczynamy od precyzyjnego rozrysowania i zaplanowania układu na dachu tak, aby ominąć cienie rzucane przez kominy czy okoliczne drzewa.
2. Krok 2: Posadowienie konstrukcji wsporczej. Montujemy stelaże aluminiowe dopasowane do pokrycia Waszego dachu lub stabilne stelaże stalowe bezpośrednio na gruncie.

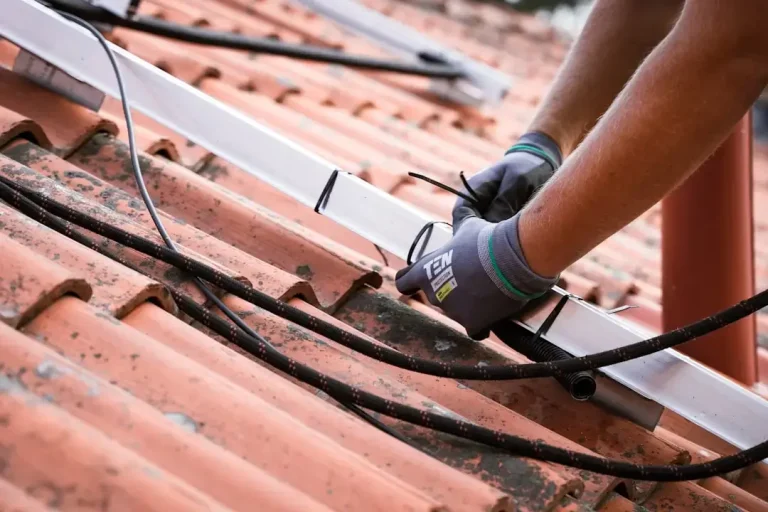

3. Krok 3: Układanie okablowania. Przeciągamy specjalne, odporne na promieniowanie UV przewody solarne od miejsca montażu paneli aż do zaplanowanej lokalizacji inwertera.
4. Krok 4: Montaż paneli monokrystalicznych. Bezpiecznie mocujemy moduły fotowoltaiczne na przygotowanej konstrukcji za pomocą klem dociskowych i łączymy je ze sobą elektrycznie.
5. Krok 5: Instalacja falownika. Zakładamy falownik (inwerter) oraz podłączamy skrzynki rozdzielcze zawierające niezbędne zabezpieczenia DC i AC chroniące instalację przed groźnymi przepięciami.
6. Krok 6: Wykonanie uziemienia. Dbamy o bezpieczeństwo domowników i sprzętu, łącząc konstrukcję dachu z instalacją uziemiającą i odgromową.
7. Krok 7: Konfiguracja i pierwsze uruchomienie. Programujemy inwerter, wykonujemy testy parametrów elektrycznych i po raz pierwszy uruchamiamy Waszą nową elektrownię.

Pro Tip: Prawidłowe uziemienie konstrukcji to absolutna podstawa bezpiecznej pracy systemu. Bez sprawnego, dobrze wykonanego odprowadzenia ładunków elektrycznych do gruntu, Wasz dom może stać się bezbronny podczas letnich burz – serio, nigdy nie oszczędzajcie na profesjonalnych pomiarach pętli zwarcia!

Rola falownika w przekształcaniu energii

Panele słoneczne zamontowane na dachu wytwarzają prąd stały (DC), z którego nasze domowe sprzęty nie potrafią bezpośrednio korzystać. Nasz zebrany ze słońca prąd musi więc najpierw trafić do falownika – określanego mianem serca całego systemu – który błyskawicznie przekształca go w prąd zmienny (AC). Dopiero po tej przemianie, której mechanizm dokładnie wyjaśniają zasady działania fotowoltaiki, bezpieczna energia o napięciu 230 V może trafić wprost do Waszych gniazdek i zasilić lodówkę czy telewizor.

Najczęstsze błędy podczas budowy instalacji i jak ich unikać

Budowa własnej elektrowni słonecznej na dachu to niesamowicie satysfakcjonujący projekt. Kto by nie chciał patrzeć, jak licznik bije na naszą korzyść? Niestety, czasem w ferworze walki – i u amatorów, i u ekip monterów, którym trochę za bardzo się spieszy – dochodzi do potknięć. Mamy wrażenie, że diabeł jak zwykle tkwi w tych najmniejszych elementach, na których bardzo łatwo chcieć zaoszczędzić parę złotych. Zupełnie niepotrzebnie!

Zamiast potem denerwować się mniejszą produkcją prądu albo, co gorsza, wzywać straż pożarną, lepiej od razu zrobić to porządnie. Przyjrzyjmy się zatem najczęstszym wpadkom elektrycznym i konstrukcyjnym, które potrafią popsuć całą radość z darmowego prądu.

Prowizoryczne okablowanie, brak uziemienia i zabawa ze złączkami MC4

Zacznijmy od prawdziwej klasyki gatunku, czyli okablowania po stronie prądu stałego (DC). Czy wiesz, że zaoszczędzenie na grubości przewodów solarnych to jeden z najgorszych pomysłów? Standardem na rynku są kable o przekroju od 4 do 6 mm². Jeśli ktoś spróbuje wepchnąć tam cieńsze przewody (np. 2,5 mm²), szybko pożałuje. Przewody te po prostu nie wytrzymają obciążeń termicznych. Dojdzie do przegrzania, stopienia izolacji i katastrofa gotowa. Swoją drogą, równie ważny jest brak uziemienia całej konstrukcji oraz modułów. Brak uziemienia to proszenie się o kłopoty przy najbliższej burzy, a przecież zależy nam na bezpiecznym domu, prawda?

Kolejną zmorą są złączki MC4. Jak podaje w swojej analizie autor bloga Andrzej Kotowski, błędy w okablowaniu PV, a zwłaszcza nieprofesjonalne zaciskanie tych małych elementów oraz stosowanie tańszych zamienników od różnych producentów, to prosta droga do nieszczęścia. Tolerancje wymiarowe mogą się różnić o ułamki milimetra, co powoduje brak szczelności, powstawanie niebezpiecznego łuku elektrycznego i w konsekwencji – pożar.

⚠️ UWAGA: Bezpieczeństwo pożarowe i zaciskanie złączek MC4
Nigdy nie zaciskaj złączek MC4 zwykłymi kombinerkami czy szczypcami uniwersalnymi! Używaj wyłącznie dedykowanej praski MC4 (moment dociskania powinien wynosić około 1,5–2 Nm). Absolutnie zabronione jest mieszanie złączek różnych producentów przy tworzeniu mostków kablowych. Różnice w pasowaniu mogą doprowadzić do powstania minimalnych szczelin, w których gromadzi się wilgoć, co drastycznie podnosi rezystancję i stwarza bezpośrednie zagrożenie pożarowe.

Na koniec kwestii techniczno-formalnych: brak odpowiednich zgłoszeń do operatora sieci dystrybucyjnej (OSD) przed uruchomieniem systemu. Podłączenie instalacji „na dziko” bez wymiany licznika na dwukierunkowy to techniczny błąd, który może skutkować naliczeniem sporych kar za wyprodukowaną energię, którą stary licznik zinterpretuje jako… zużycie. Serio, papierologia też potrafi zaboleć!

Problem maskowania cieni, czyli jak jeden liść paraliżuje dach

Wyobraź sobie sytuację: inwestujesz ciężko zarobione pieniądze w nowoczesne panele, a tuż obok dachu rośnie piękny, rozłożysty dąb. Piękny dla oka, fatalny dla fotowoltaiki. Jeśli fragment dachu bywa okresowo zacieniony przez komin, jaskółkę czy gałęzie, cała sekcja paneli (tak zwany string) gwałtownie obniża swoją wydajność. W tradycyjnym układzie panele są połączone szeregowo – działają trochę jak wąż ogrodowy. Jeśli go zagniesz w jednym miejscu, woda przestanie płynąć w całości. Dokładnie tak samo dzieje się z prądem.

Zacienienie zaledwie ułamka jednego modułu potrafi obciąć efektywność całej sekcji o kilkadziesiąt procent. Co więcej, zablokowana energia próbuje uciec pod postacią ciepła, tworząc tzw. hot-spoty (punkty przegrzania), które niszczą krzemowe ogniwa. Jak potwierdzają badania niemieckiego instytutu Fraunhofer ISE nad degradacją ogniw PV, takie punktowe przegrzania skracają żywotność modułów nawet o połowę. Chyba nikt nie chce wymieniać dachu po kilku latach? Rozwiązaniem tego problemu jest montaż optymalizatorów mocy lub mikroinwerterów. Dzięki nim każdy panel pracuje niezależnie, a ewentualny cień na jednym module nie wpływa negatywnie na pozostałe.

Co zrobić po zakończeniu budowy? Formalności i następne kroki

Prace montażowe zakończone, a na dachu lśnią nowe panele? Cudownie! Czas na głęboki oddech i małą celebrację. Jednak zanim Wasz domowy system zacznie w pełni zasilać ekspres do kawy czy pompę ciepła, musimy wspólnie przejść przez kilka formalnych kroków. Spokojnie, to wcale nie jest takie straszne, jak malują w internech. Przeprowadzimy Was przez to bezboleśnie i z uśmiechem.

Mamy wrażenie, że najtrudniejsza część – czyli wiercenie, układanie kabli i dźwiganie modułów – jest już za nami. Teraz pora na magię systemu on-grid, czyli połączenie Waszej elektrowni z ogólnopolską siecią energetyczną. Brzmi kosmicznie? Chodzi po prostu o to, żeby Wasz prąd mógł swobodnie płynąć w dwie strony. Gdy produkujecie więcej, niż akurat zużywacie, oddajecie nadwyżkę do sieci. Kiedy słońce zachodzi – pobieracie ją z powrotem. Aby to wszystko działało legalnie i bezpiecznie, musimy dopełnić dosłownie kilku formalności u Waszego Operatora Systemu Dystrybucyjnego (OSD).

Droga do własnego prądu – formalności krok po kroku

Swoją drogą, wiedzieliście, że cały proces papierologii spoczywa głównie na barkach operatora? Naszym zadaniem jest tylko prawidłowe zgłoszenie instalacji. Kiedy fizyczne prace montażowe dobiegną końca, musimy natychmiast zgłosić instalację do OSD. Dlaczego to takie ważne? Bez tego kroku nie ma mowy o uruchomieniu rozliczeń i bezpiecznym eksporcie energii do sieci.

Oto prosta ściągawka, przedstawiająca niezbędne kroki:

• Przygotowanie dokumentów technicznych – gromadzimy schemat instalacji elektrycznej oraz certyfikaty sprzętu (falownika i paneli).
• Zgłoszenie mikroinstalacji do OSD – wysyłamy wniosek (najczęściej wygodnie online). Warto pilnować, by moc instalacji nie przekraczała Waszej dotychczasowej mocy przyłączeniowej.
• Wymiana licznika – to świetna wiadomość: operator ma ustawowy obowiązek zamontować Wam bezpłatny licznik dwukierunkowy w ciągu maksymalnie 30 dni od zgłoszenia!
• Podpisanie umowy – po montażu licznika automatycznie wchodzicie w system net-billingu.

Wszystko to odbywa się zgodnie z aktualnymi procedurami przyłączenia fotowoltaiki do sieci, które gwarantują, że operatorzy sprawnie reagują na nasze dokumenty. No dobrze, ale co z kosztami? Przecież ta technologia ma generować oszczędności od pierwszego dnia! Rozwiązaniem, które solidnie podreperuje domowy budżet, są dotacje rządowe, np. z programu Mój Prąd. Możecie zgarnąć konkretne dofinansowanie na instalację PV, co znacznie skróci czas zwrotu z całej inwestycji.

Chcecie pójść o krok dalej i zachować jeszcze więcej energii dla siebie? Chyba każdy z nas lubi niezależność. Świetnym, choć opcjonalnym rozwiązaniem jest domowy magazyn energii. Taki system pozwala na zatrzymanie wyprodukowanych za dnia nadwyżek prądu i wykorzystanie ich wieczorem, zamiast wysyłania ich bezpośrednio do sieci. Na tego typu urządzenia również czekają sowite dotacje budżetowe!

Teraz pozostaje tylko podpisać odpowiednie dokumenty i patrzeć, jak licznik zaczyna naliczać zyski ze słońca. Powodzenia na nowej, zielonej drodze!
